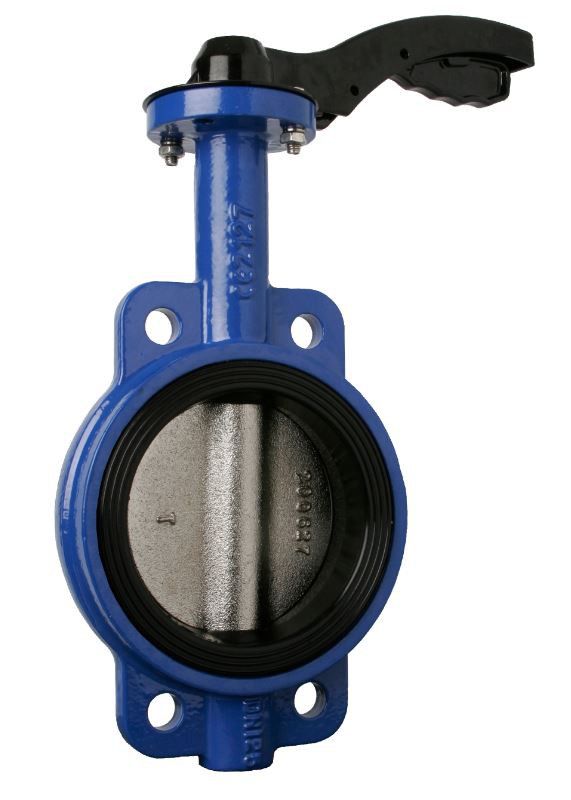

Válvula de mariposa tipo wafer DN125. Ref. 910.
Para aplicaciones generales en sistemas de aguas generales; plantas de abastecimiento, bombeo y acometidas de aguas; aplicaciones industriales de presiones y temperaturas moderadas; conducciones de agua para riego; obra hidráulica y civil; climatización.
Componentes:
Cuerpo: fundición gris GG 25.
Disco: fundición nodular niquelado.
Elastómero: EPDM.
Eje: acero inoxidable AISI 416.
Casquillos: PTFE.
Junta tórica: EPDM.
Pletina dentada: acero carbono.
Palanca: aluminio.
Características:
Presión de trabajo: PN 16.
Temperatura de trabajo: -10ºC a 120 ºC.
Adecuadas para bridas PN10 y PN16.
Recubrimiento exterior "Epoxy" azul.
Brida montaje actuador ISO 5211.
Válvula de regulación.
Eje de una sola pieza.
No utiliza pasadores para la unión disco-eje.
No requiere juntas para el montaje entre bridas.
Posibilidad de bloquear la válvula mediante candado.
Cuello largo para facilitar el aislamiento térmico de la válvula.
Diseño bidireccional.
Datos técnicos:
DN125. Código: VF910125.

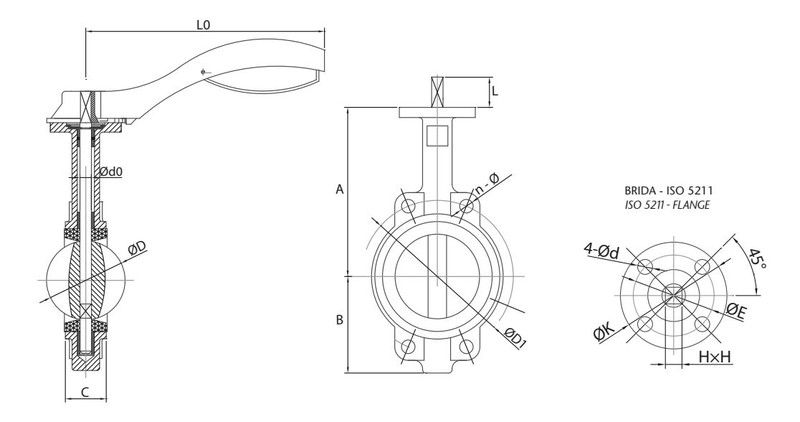

Dimensiones en mm (ver dibujo): A: 213. B: 127. C: 56. d0: 18,9. D: 123,3. D1: 210. n: 4-19. L: 28. L0: 220. HxH: 14x14. Brida F07. 4-d: 4-9. K: 90. E: 70.
Peso aprox: 6,6 kgs.
