Válvula de compuerta de 1/2". Gama Sthanca.
Tipo multivueltas, en la cual se cierra el paso con un obturador vertical de caras planas, que se desliza en ángulo recto sobre los asientos.
Válvula bidireccional, por lo que es indiferente por donde entre el fluido.

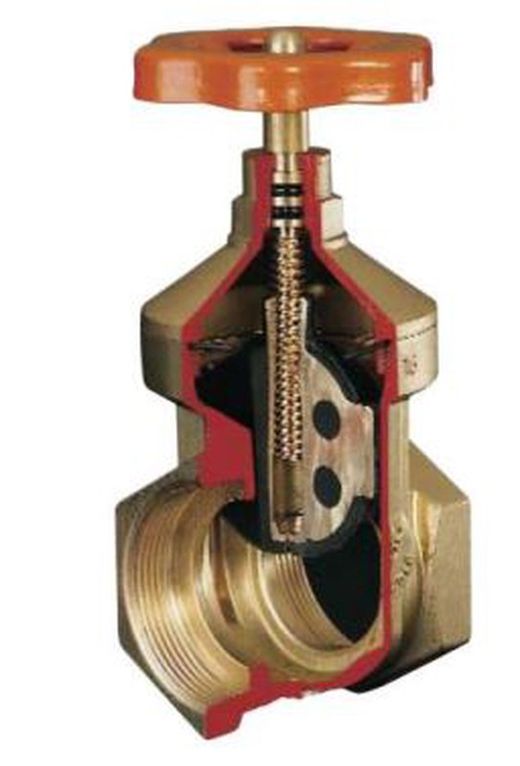

Componentes de la válvula: cuerpo y torreta, eje, compuerta u obturador, estanqueidad del eje.
Apertura de la válvula en sentido contrario a las agujas del reloj.
La gama Sthanca es del tipo de husillo interior, el eje no sobresale por encima del volante y cuando se acciona sólo sube el obturador vertical de la válvula. Se caracteriza por su poca pérdida de carga.
En este tipo de válvula se aconseja: No cerrarlas a la fuerza con llaves o palancas. Abrir con lentitud la válvula para evitar el golpe de ariete. Cerrar con lentitud para ayudar a descargar los sedimientos atrapados.
Recomendada para servicios donde se necesita una apertura o cierre sin estrangulación (paso total), para uso poco frecuente y donde se necesita una resistencia mínima a la circulación.
Aplicación en servicios generales de agua fría y caliente, canalización de agua potable, riego y residual.
Datos técnicos:
Máxima presión: 16 bar
Máxima temperatura: 90º
Rango: -10º C a +90ºC
Cierre elástico de NBR.
Material: Cuerpo, torreta, cierre y eje: Latón (UNE-EN 12164/12165). Juntas: NBR. Volante: acero.

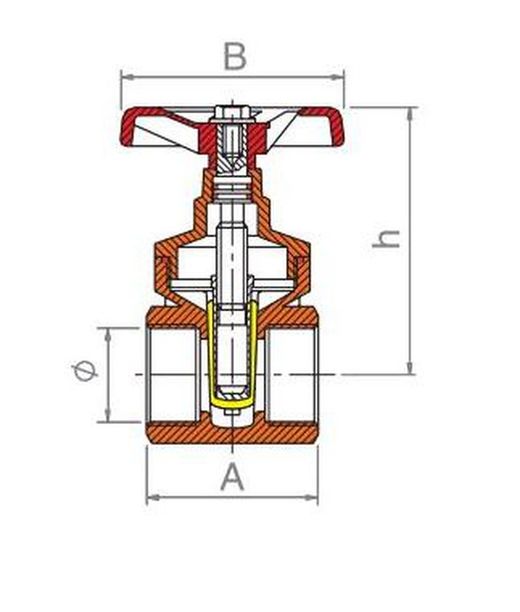

Dimensiones (ver dibujo): Diámetro: 1/2". A: 44 mm. B: 54 mm. h: 65 mm.
