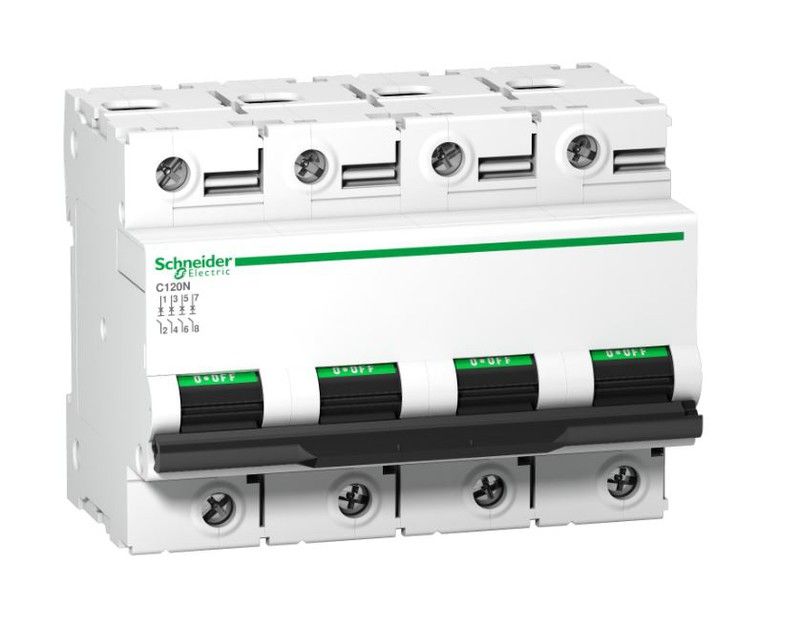

Interruptor magnetotérmico A9N18371 C120N 4P 63A C 10000A 415V MINIATURE CIR:
Gama de producto: Dardo Plus.
Gama: Acti 9.
Tipo de producto o componente: Interruptor automático en miniatura.
Nombre corto del dispositivo: C120N.
Aplicación del dispositivo: distribución.
Número de polos: 4P.
Número de polos protegidos: 4.
Corriente nominal: 63 A a 30ºC.
Tipo de red: CA.
Tecnología de unidad de disparo: térmico-magnético.
Código de curva: C.
Capacidad de corte: 10000 A Icn en 230...400 V CA 50/60 Hz acorde a EN/IEC 60898-1. 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2. 20 kA Icu en 220...240 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en <= 500 V CC acorde a EN/IEC 60947-2.
Poder de seccionamiento: Sí acorde a IEC 60947-2.
Frecuencia de red: 50/60 Hz.
Límite de enlace magnético: 5...10 x In.
Tensión nominal de aislamiento: 500 V CA 50/60 Hz acorde a EN/IEC 60947-2.
Resistencia a picos de tensión: 6 kV acorde a EN/IEC 60947-2.
Indicador de posición del contacto: Sí.
Tipo de control: maneta.
Señalizaciones en local: indicación de encendido/apagado.
Tipo de montaje: ajustable en clip.
Soporte de montaje: Carril DIN simétrico de 35 mm.
Compatibilidad de bloque de distribución y embarrado tipo peine: arriba o abajo, estado 1 sí.
Pasos de 9 mm: 12.
Dimensiones: Altura: 81 mm. Anchura: 108 mm. Profundidad: 73 mm.
Peso del producto: 0,82 kg.
Color: blanco.
Durabilidad mecánica: 20000 ciclos.
Durabilidad eléctrica: 10000 ciclos acorde a IEC 60947-2.
Conexiones - terminales: Terminales de tipo túnel1…50 mm² rígido.
Terminales de tipo túnel1,5…35 mm² Flexible.
Longitud de cable pelado para conectar bornas: 15 mm.
Par de apriete: 3.5 N.m.
Protección contra fugas a tierra: Bloque independiente.
