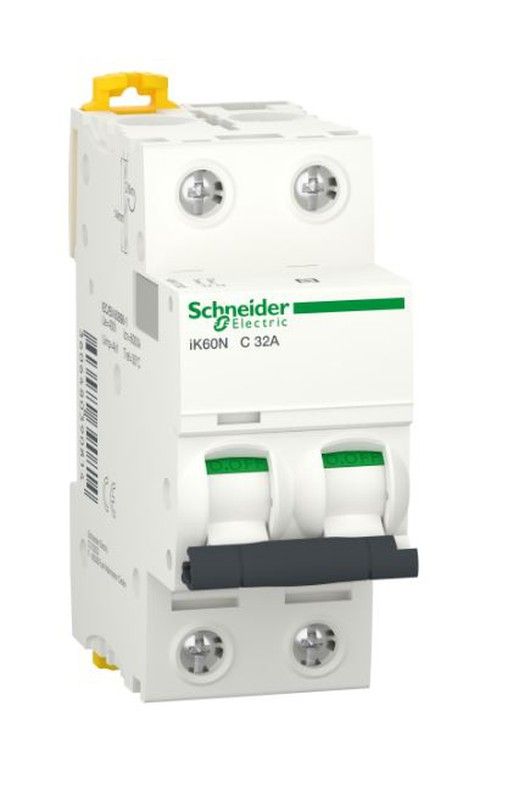

Interruptor magnetotérmico A9K17232 IK60N 2P 32A C.
Aplicación del dispositivo: Distribución.
Gama: Acti 9.
Nombre del producto: Acti 9 iK60.
Tipo de producto o componente: Interruptor automático en miniatura.
Nombre corto del dispositivo: IK60N.
Número de polos: 2P.
Número de polos protegidos: 2.
Corriente nominal: 32 A en 30ºC.
Tipo de red: CA.
Tecnología de unidad de disparo: térmico-magnético.
Código de curva: C.
Capacidad de corte: 6000A Icn en 230 V CA 50/60 Hz acorde a EN/IEC 60898-1.
Poder de seccionamiento: Sí acorde a EN/IEC 60898-1.
Normas: EN/IEC 60898-1.
Certificaciones de producto: Aenor.
Frecuencia de red: 50/60 Hz.
Límite de enlace magnético: 5...10 x In.
Poder de corte en servicio: 6000 A 100% acorde a EN/IEC 60898-1 - 230 V CA 50/60 Hz.
Clase de limitación: 3 acorde a EN/IEC 60898-1.
Tensión nominal de aislamiento: 440 V CA 50/60 Hz acorde a EN/IEC 60898-1.
Resistencia a picos de tensión: 4 kV acorde a EN/IEC 60898-1.
Tipo de control: maneta.
Señalización en local: indicación de encendido/apagado.
Tipo de montaje: ajustable en clip.
Soporte de montaje: Carril DIN.
Pasos de 9 mm: 4.
Dimensiones: Altura: 85 mm. Anchura: 36 mm. Profundidad: 78,5 mm.
Peso del producto: 200 g.
Color: Blanco.
Durabilidad mecánica: 20000 ciclos.
Durabilidad eléctrica: 10000 ciclos.
Descripción de las opciones de bloqueo: dispositivo de cierre con candado.
Conexiones - terminales: Terminal tipo túnel - tipo de cable: arriba o abajo 25 mm2 rígido. Terminal tipo túnel - tipo de cable: arriba o abajo 16 mm2 flexible.
Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión.
Par de apriete: 2 N.m. arriba o abajo.
Protección contra fugas a tierra: Sin.
