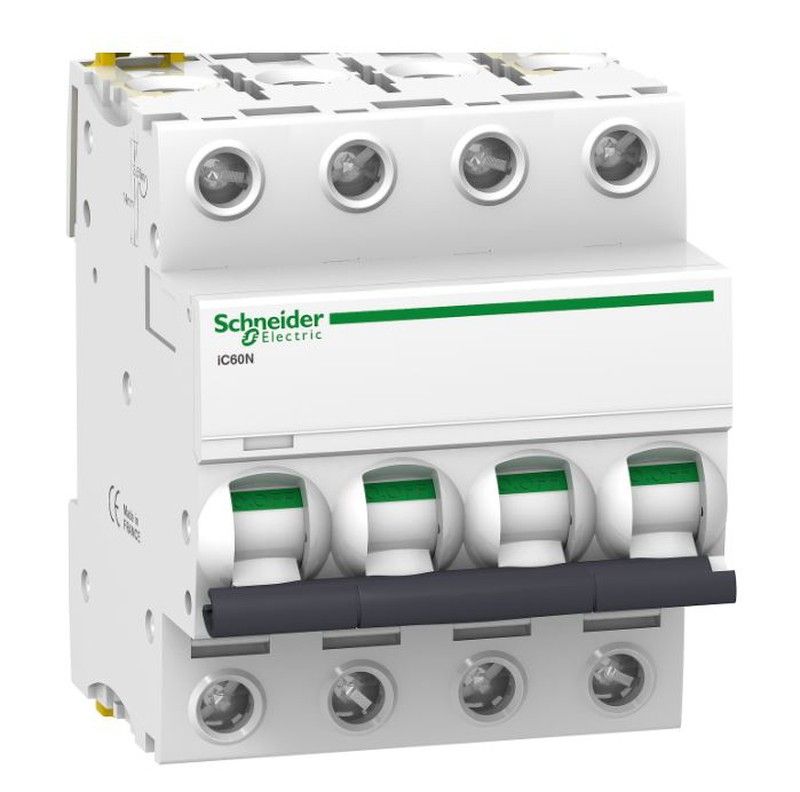

Interruptor magnetotérmico A9F79440 IC60N 4P 40A C:
Aplicación del dispositivo: distribución.
Gama: Acti 9.
Tipo de producto o componente: Interruptor automático en miniatura.
Número de polos: 4P.
Número de polos protegidos: 4.
Corriente nominal: 40 A.
Tipo de red: CA. CC.
Tecnología de unidad de disparo: térmico-magnético.
Código de curva: C.
Capacidad de corte: 6000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1. 36 kA Icu en 12...60 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2. 20 kA Icu en 220...240 V CA 50/60 Hz acorde a EN/IEC 60947-2. 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2. 36 kA Icu en 100...133 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en <= 250 V CC acorde a EN/IEC 60947-2.
Categoría de empleo: Categoría A acorde a EN 60947-2. Categoría A acorde a IEC 60947-2.
Poder de seccionamiento: Sí acorde a EN 60898-1. Sí acorde a EN 60947-2. Sí acorde a IEC 60898-1. Sí acorde a IEC 60947-2.
Normas: EN 60898-1. IEC 60898-1. EN 60947-2. IEC 60947-2.
Frecuencia de red: 50/60 Hz.
Límite de enlace magnético: 8 x In +/- 20%
Tensión nominal de aislamiento: 500 V CA 50/60 Hz acorde a EN 60947-2. 500 V CA 50/60 Hz acorde a IEC 60947-2.
Resistencia a picos de tensión: 6 kV acorde a EN 60947-2. 6 kV acorde a IEC 60947-2.
Indicador de posición del contacto: Sí.
Tipo de control: maneta.
Señalizaciones en local: indicador de disparo.
Tipo de montaje: fijo.
Soporte de montaje: Carril DIN.
Compatibilidad de bloque de distribución y embarrado tipo peine: arriba o abajo, estado 1 sí.
Pasos de 9 mm: 8.
Dimensiones: Altura: 85 mm. Anchura: 72 mm. Profundidad: 78,5 mm.
Peso del producto: 500 g.
Color: blanco.
Durabilidad mecánica: 20000 ciclos.
Durabilidad eléctrica: 10000 ciclos.
Conexiones - terminales: Terminal simple - tipo de cable: arriba o abajo) 1…35 mm² rígido. Terminal simple - tipo de cable: arriba o abajo) 1…25 mm² Flexible.
Longitud de cable pelado para conectar bornas: 14 mm para arriba o abajo conexión.
Par de apriete: 3.5 N.m arriba o abajo.
Protección contra fugas a tierra: Bloque independiente.
