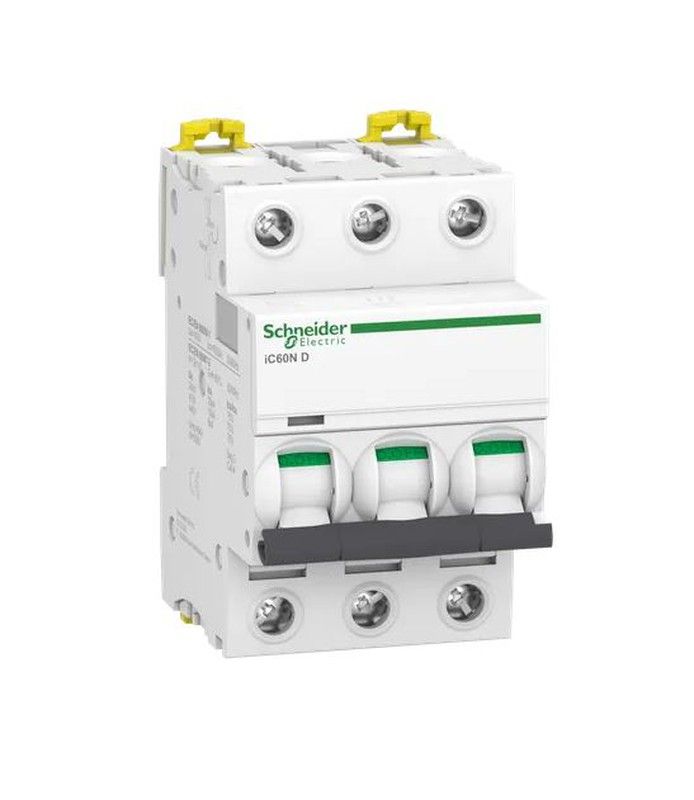

Magnetotérmico Schneider Electric A9F75320 IC60N 3P 20A D

Interruptor magnetotérmico A9F75320 IC60N 3P 20A D.
Aplicación del dispositivo: distribución.
Gama: Acti 9.
Nombre del producto: Acti 9 iC60.
Tipo de producto o componente: Interruptor automático en miniatura.
Número de polos: 3P.
Número de polos protegidos: 3.
Corriente nominal: 20 A.
Tipo de red: CC. CA.
Tecnología de unidad de disparo: térmico-magnético.
Código de curva: D.
Capacidad de corte: 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1. 36 kA Icu en 12...60 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2. 20 kA Icu en 220...240 V CA 50/60 Hz acorde a EN/IEC 60947-2. 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2. 36 kA Icu en 100...133 V CA 50/60 Hz acorde a EN/IEC 60947-2. 10 kA Icu en <= 180 V CC acorde a EN/IEC 60947-2.
Frecuencia de red: 50/60 Hz.
Límite de enlace magnético: 12 x In +/- 20 %.
Tensión nominal de aislamiento: 500 V CA 50/60 Hz acorde a EN 60947-2. 500 V AC 50/60 Hz conforming to IEC 60947-2.
Resistencia a picos de tensión: 6 kV acorde a EN 60947-2. 6 kV conforming to IEC 60947-2.
Indicador de posición del contacto: Sí.
Tipo de control: maneta.
Señalizaciones en local: indicador de disparo.
Tipo de montaje: fijo.
Soporte de montaje: Carril DIN.
Compatibilidad de bloque de distribución y embarrado tipo peine: Arriba o abajo, estado 1 Sí.
Pasos de 9 mm: 6.
Dimensiones: Altura 85 mm. Anchura 54 mm. Profundidad 78,5 mm.
Peso: 0,375 kg.
Color: blanco.
Durabilidad mecánica: 20000 ciclos.
Durabilidad eléctrica: 10000 ciclos.
Conexiones - terminales: Terminal simple - tipo de cable: arriba o abajo) 1…25 mm² rígido. Terminal simple - tipo de cable: arriba o abajo) 1…16 mm² Flexible.
Longitud de cable pelado para conectar bornas: 14 mm.
Par de apriete: 2 N.m.
Protección contra fugas a tierra: Bloque independiente.
