Marca: Schneider Electric
Referencia: MIP20212

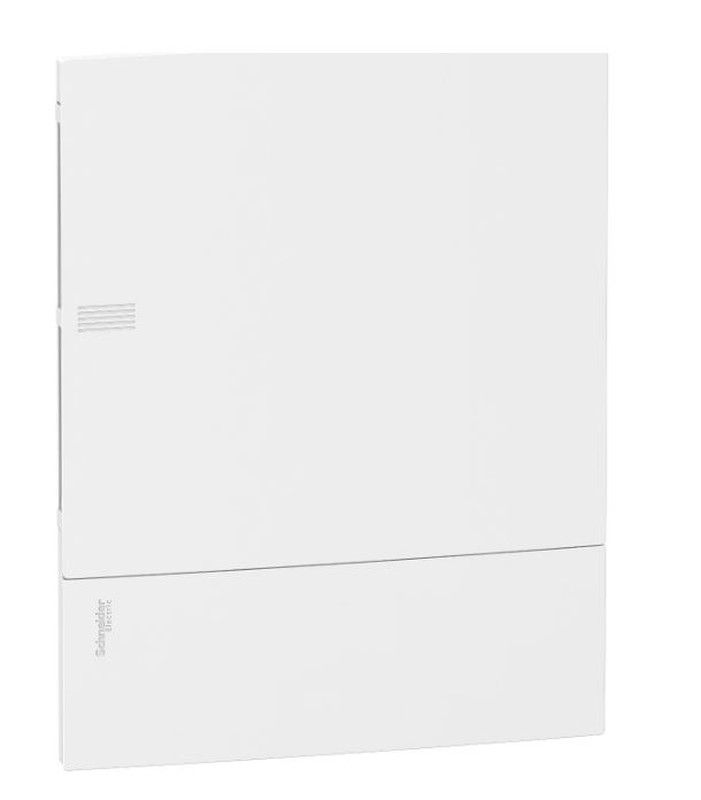

Cofre empotrable Mini Pragma MIP20212, puerta plena, 2 filas, 24 módulos. Cofre de distribución para viviendas individuales o colectivas y para edificios terciarios. Para instalaciones nuevas o en renovación.
Cofre empotrable MIP20212 Mini Pragma Puerta Plena 2 F 24 M.
Apertura de la puerta a 140º a derecha o a izquierda, con un sistema antirrotura de tal modo que si se supera el límite de apertura, la puerta se suelta sin romperse.
Composición:
Cubeta muy robusta equipada con pretroquelados para la entrada de cables en los cuatro lados del cofret.
Carriles DIN fijados asimétricamente en la parte posterior ofreciendo mayor espacio de cableado en la parte donde se realizan las conexiones.
Carriles metálicos regulables en verticalidad.
Chasis extraíble que permite el cableado fuera de la cubeta.
Datos técnicos:
Gama: Mini Pragma.
Número de módulos de 18 mm por fila: 12.
Número de filas horizontales: 2.
Tipo de puerta: Pleno/a.
Anchura: Pared, estado 1 270 mm. Exterior, estado 1 294 mm.
Altura: Pared, estado 1 353 mm. Exterior, estado 1 377 mm.
Profundidad: Exterior, estado 1 18 mm. Pared, estado 1 80 mm. Total, estado 1 98 mm.
Profundidad incorporada: 80 mm.
Montaje de armario: empotrado.
Pasos de 9 mm: 24.
Número total de módulos de 18 mm: 24.
Corriente nominal: 63A.
Tipo de carril: raíl asimétrico de 35 mm.
Descripción de la placa de montaje: sin placa de montaje.
Entrada de cable: orificios pre-cortados.
Función de bloque de terminales: sin.
Material del envolvente: Parte atrás, estado 1 tecnoplástico. Puerta, estado 1 tecnoplástica. Frontal, estado 1 tecnoplástico.
Profundidad interna: 76 mm.
Color: Puerta, estado 1 blanco - tipo de cable RAL 9003. Frontal, estado 1 blanco - tipo de cable: RAL 9003.
Segmento de mercado: Residencial.
Normas: IEC 60670-24. IEC 529. IEC 60439-3. EN 50102. IEC 60695-2-11.
Etiquetas de calidad: IMQ.
Resistencia al fuego: Puerta, estado 1 650ºC. Parte atrás, estado 1 650ºC.
Frontal, estado 1 650ºC.
Grado de protección IK: IK07.
Temperatura ambiente de funcionamiento: -25...60ºC.
